I trasformatori, gli alimentatori e gli apparati di comando Parte 1 dal 1946 al 1964 (Giorgio Giuliani)

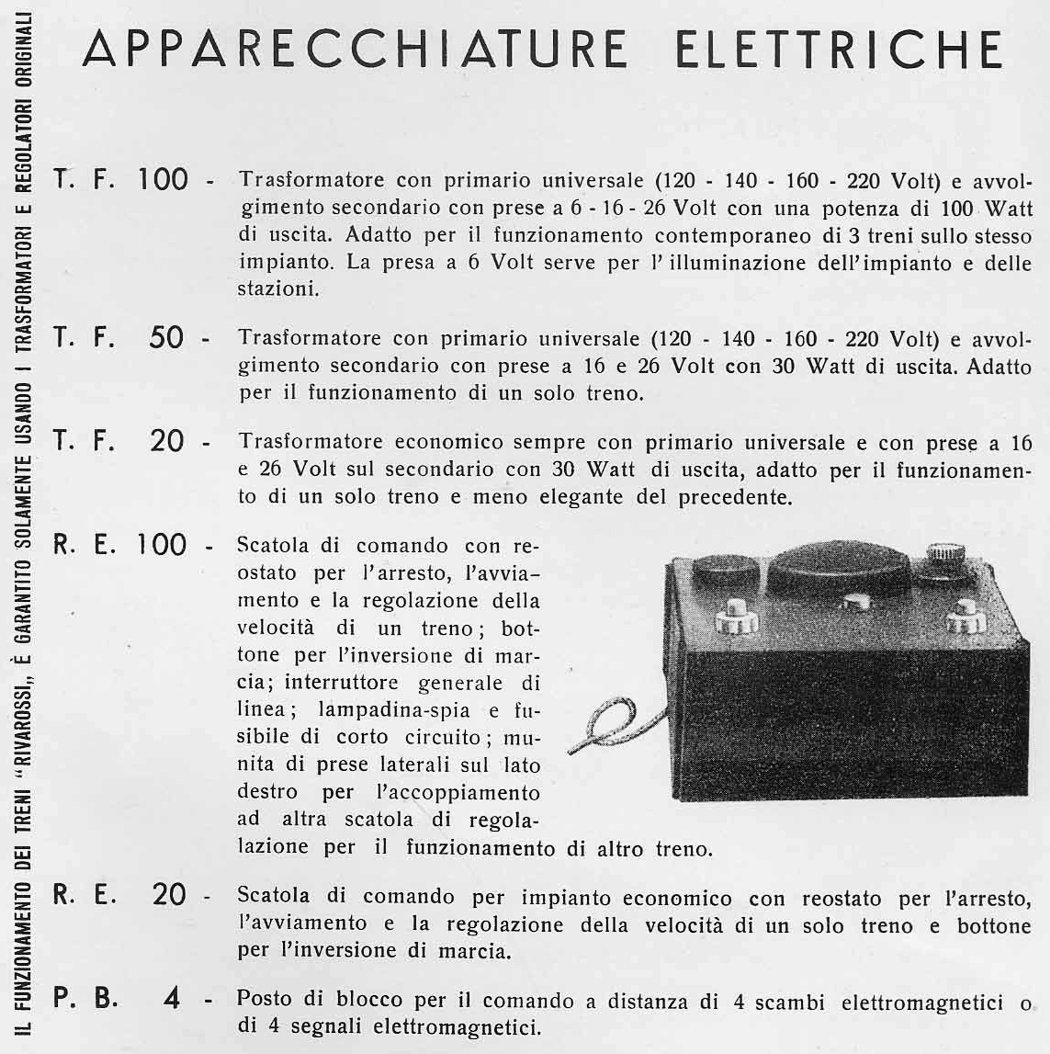

Già nel primo catalogo del 1946 troviamo trasformatori e scatole di comando, non so se effettivamente prodotti.
Dal catalogo 1946
Nel catalogo 1947 vengono presentati il nuovo Trasformatore RT100 e la versione economica RT100ec entrambi con uscita in corrente alternata.

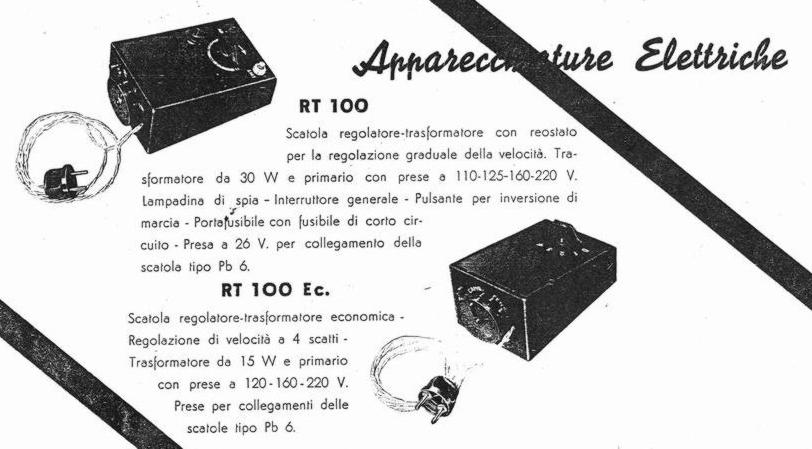

Dal catalogo 1947

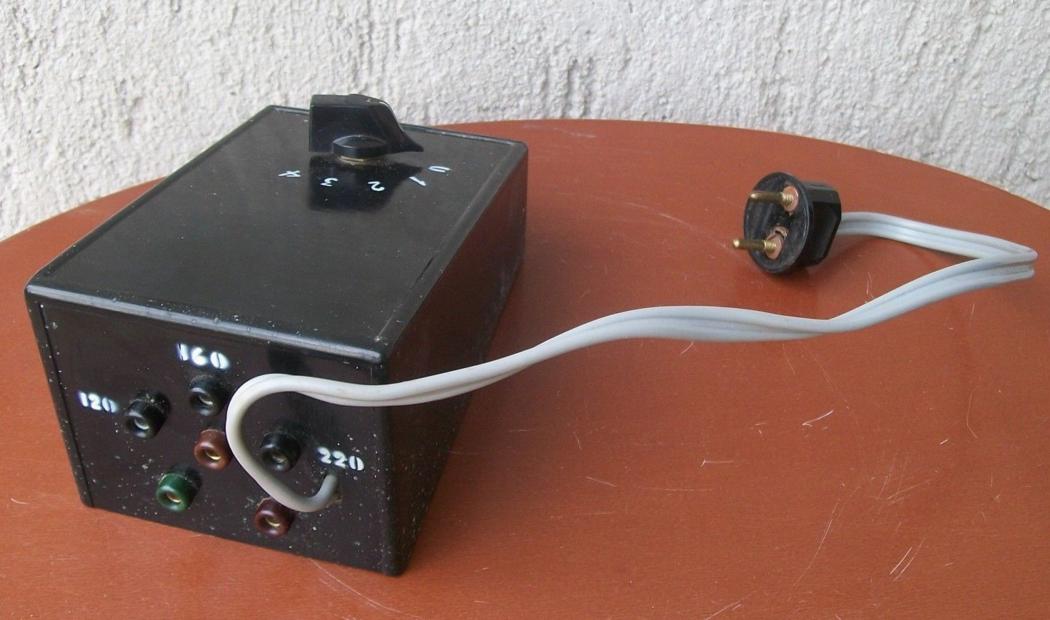

Trasformatore RT 100 ec - come si vede l'ingresso era per tre voltaggi differenti
Non era ancora nata l'ENEL (1962) e i vari gestori elettrici locali fornivano elettricità domestica a voltaggi differenti, per questa ragione fino ai primi anni '70 i trasformatori RR erano predisposti per diversi voltaggi in ingresso.
Nel 1948 ritroviamo il trasformatore RT 100 (con uscita in corrente alternata) e con la nuova serie ST48 in corrente continua nasce il trasformatore-raddrizzatore al selenio RT/ST48, ha anche un'uscita in corrente alternata per comandare i segnali e gli scambi. Viene proposto anche il portapila R 48 ST sempre per treni in corrente continua

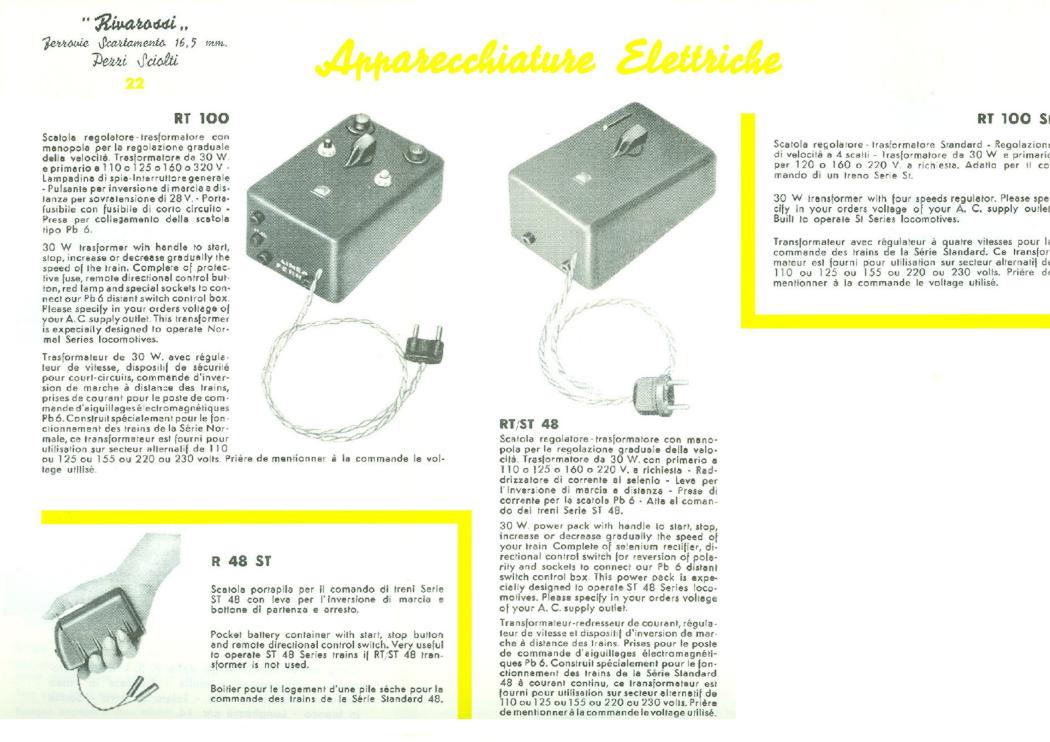

Dal catalogo 1948

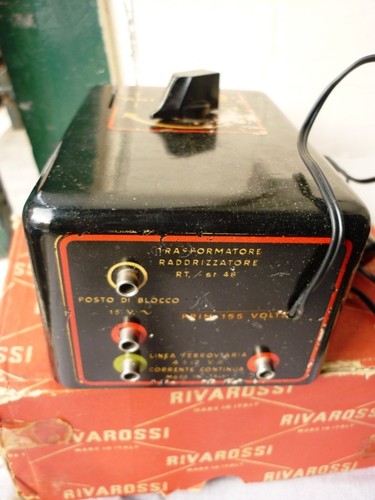

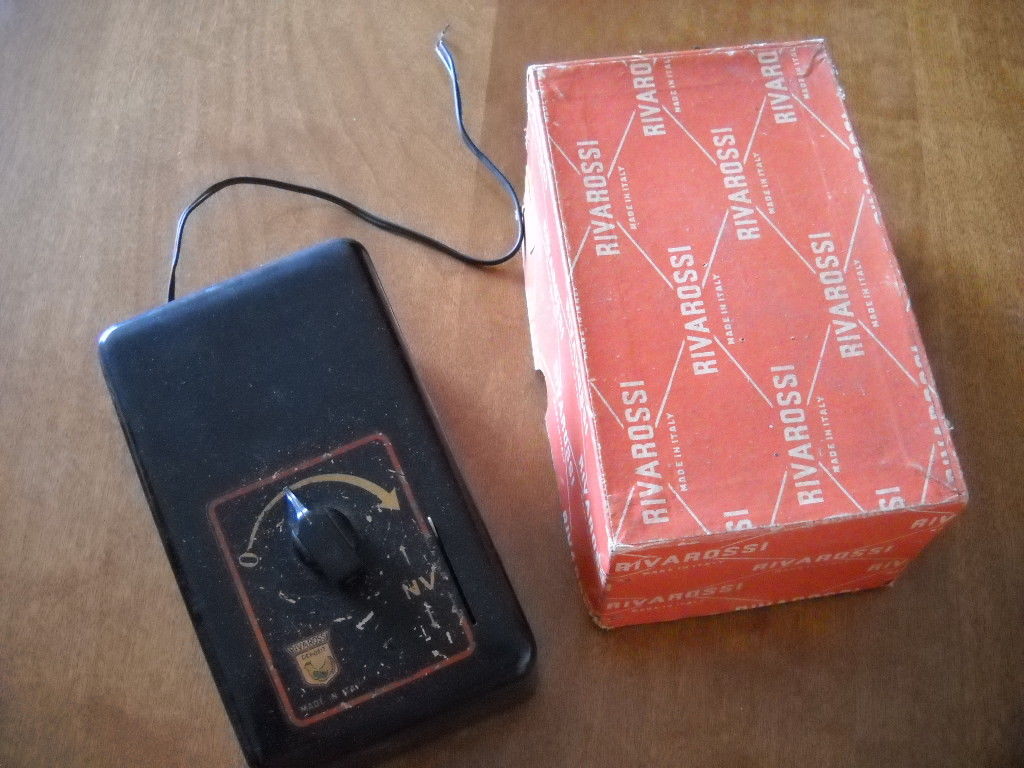

Trasformatore RT /ST 48, qua in scatola rossa (dal 1950) probabilmente venduto come RT/R

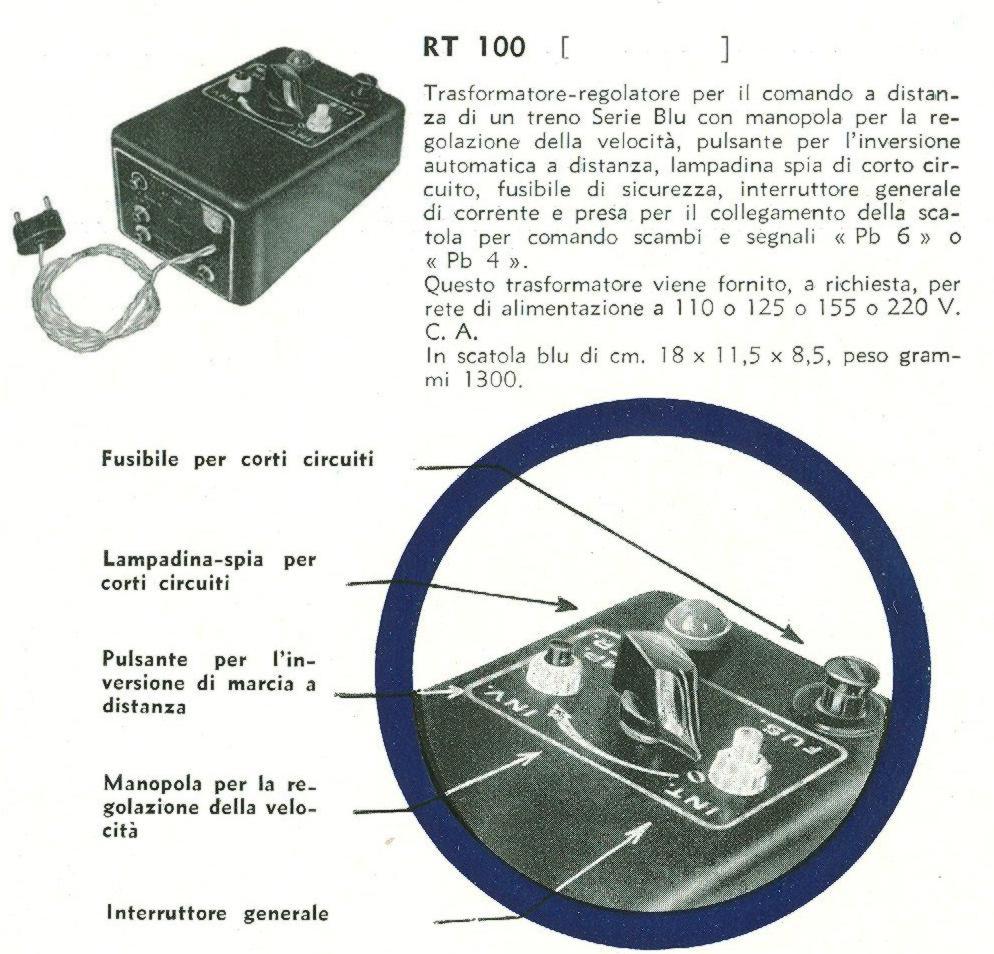

Nel 1950 ritorna il RT 100 con uscita in corrente alternata
Dal catalogo 1950
Con la nascita della Serie Rossa ( e del postfisso "R") il trasformatore-raddrizzatore RT/ST48 si trasforma nel RT/R, che sarà un classico degli anni '50 di Rivarossi

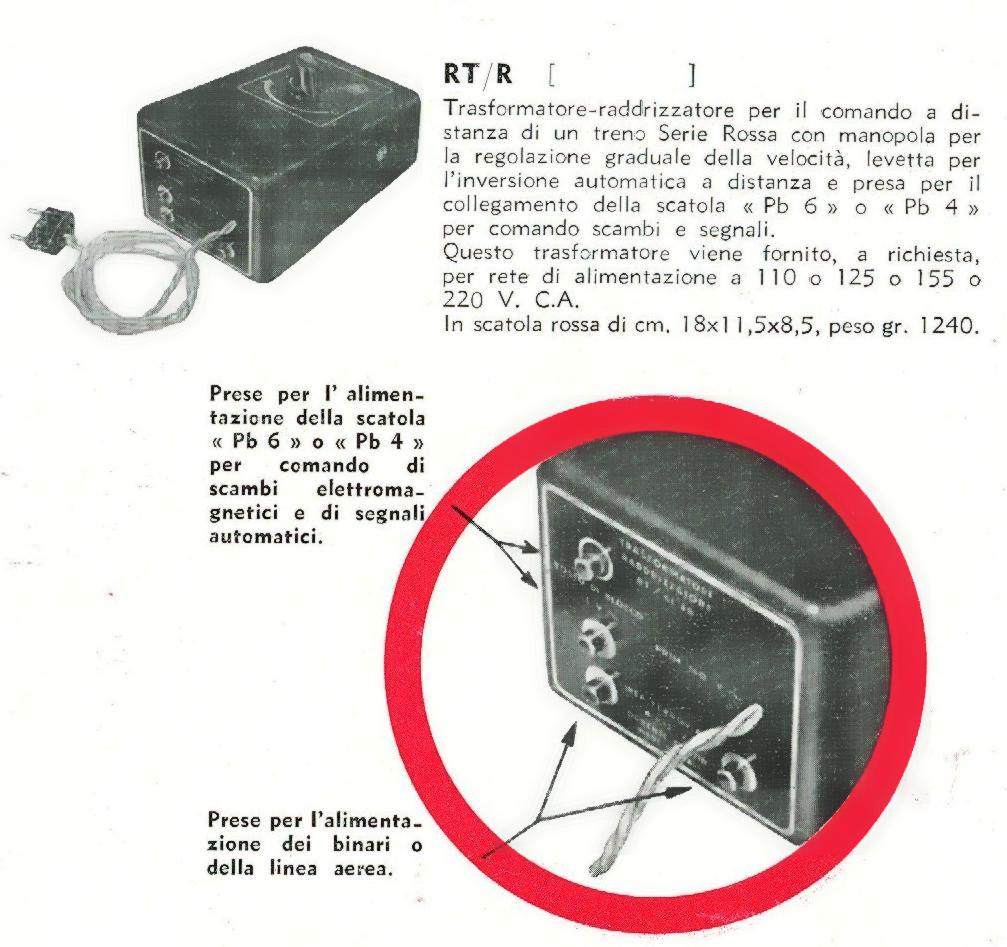

Dal catalogo 1950

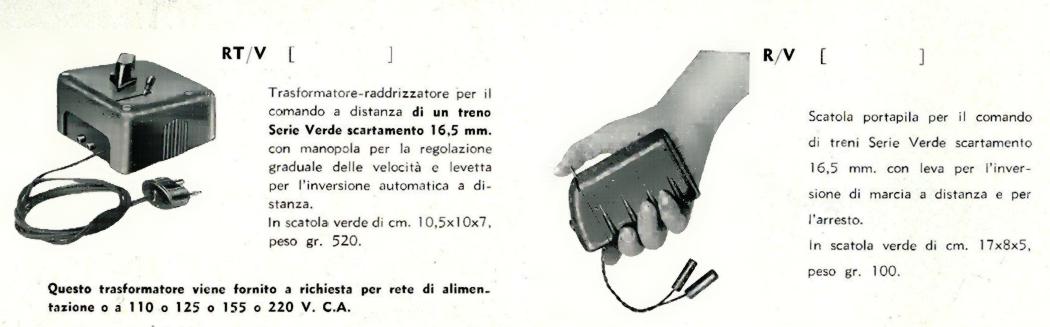

Nella Serie Verde compare anche l'economico RT/V (uscita solo in CC) che avrà un grande riscontro. Il Portapila R 48 ST diventa R/V del quale non ho mai visto immagini, presumo che non abbia avuto un grande successo
Dal catalogo 1950

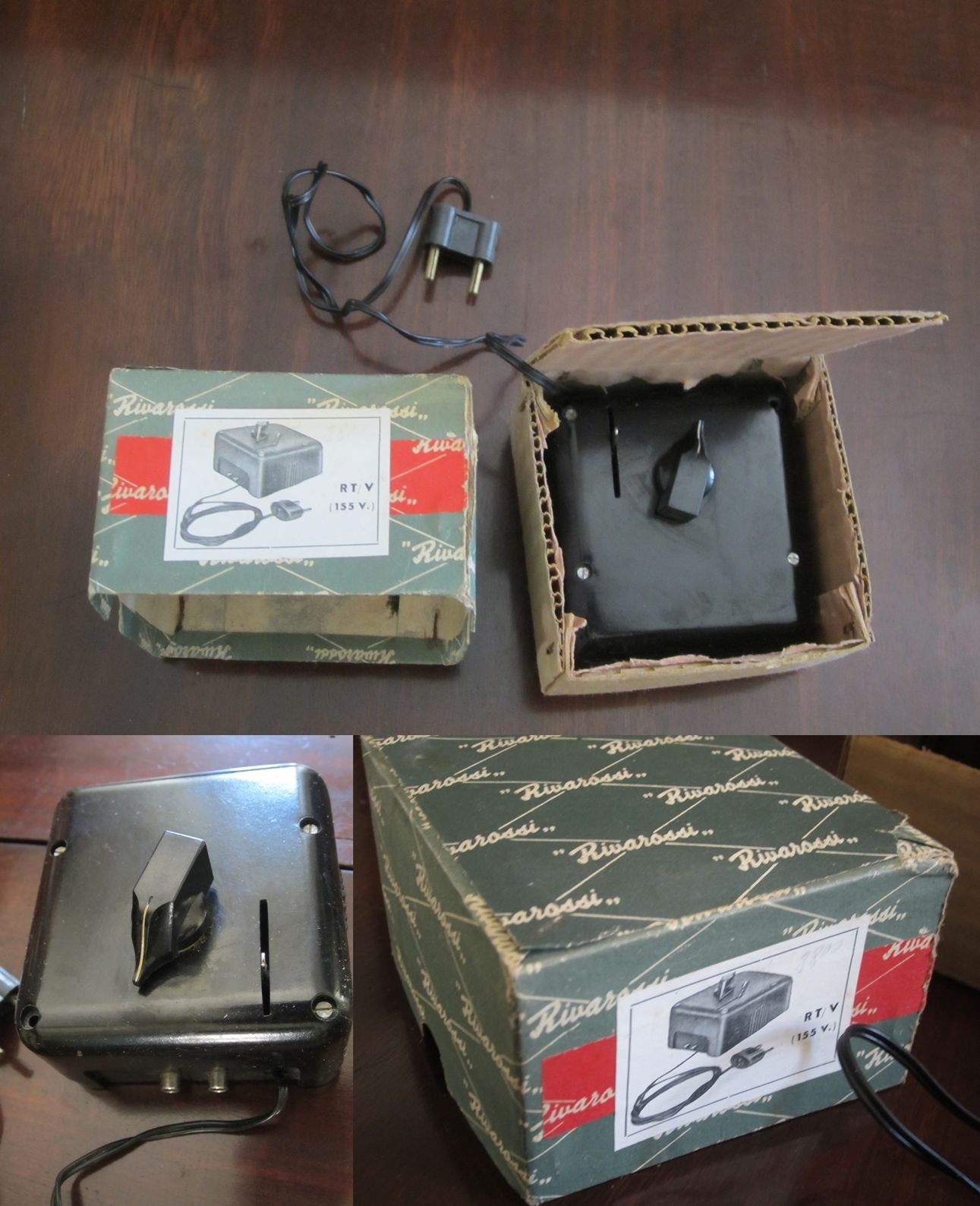

Trasformatore RT/V - 1950

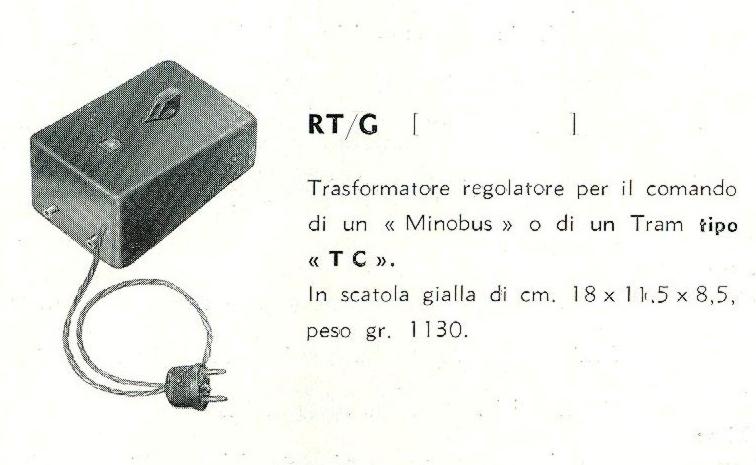

Nella Serie Gialla (tram e filobus) compare anche il trasformatore RT/G (solo nel 1950)
Dal catalogo 1950

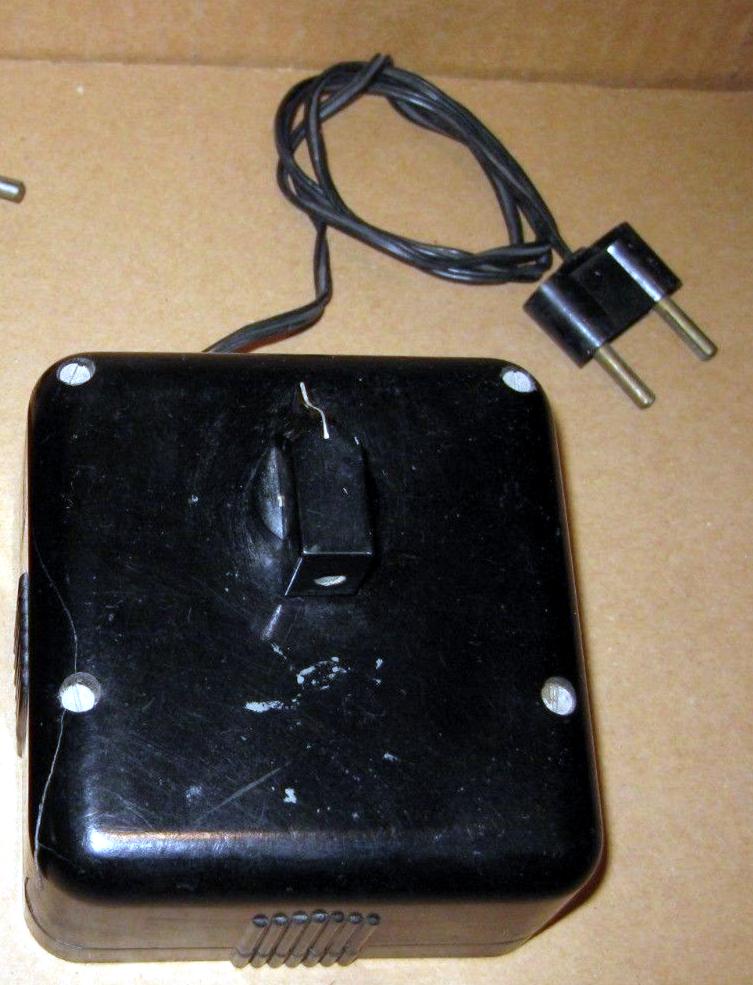

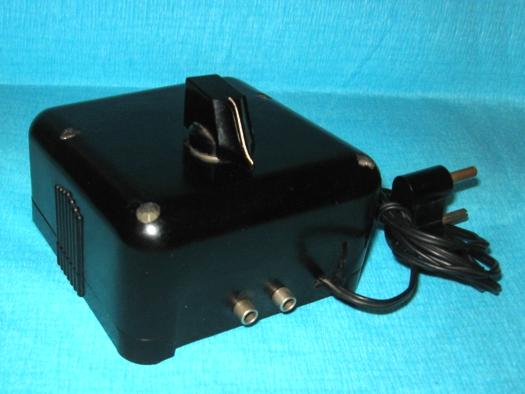

Trasformatore uguale al RT/V ma senza la leva di inversione - forse il RT/G del 1950 ?? (per quanto differente all'illustrazione a catalogo)
Trasformatore RT/R il "pezzo forte di RR" dal 1948 (come RT ST/48) al 1956
Dopo alcuni anni privi di novità bisogna aspettare il 1956 per vedere un nuovo trasformatore, il semplice RT 1 senza regolazione e in CC

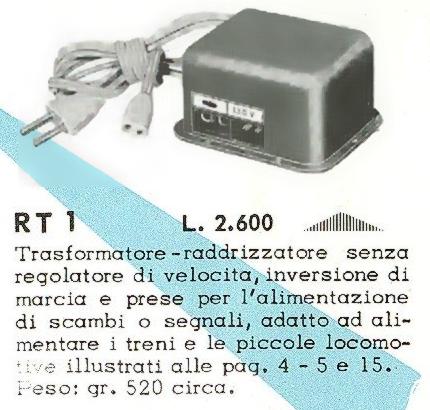

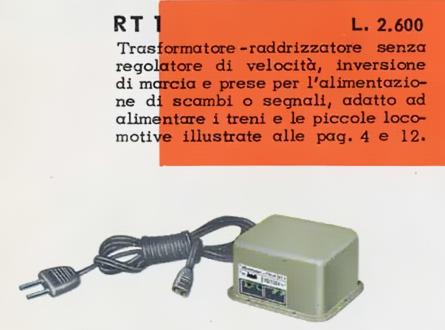

Dal catalogo 1957 Dal catalogo 1960

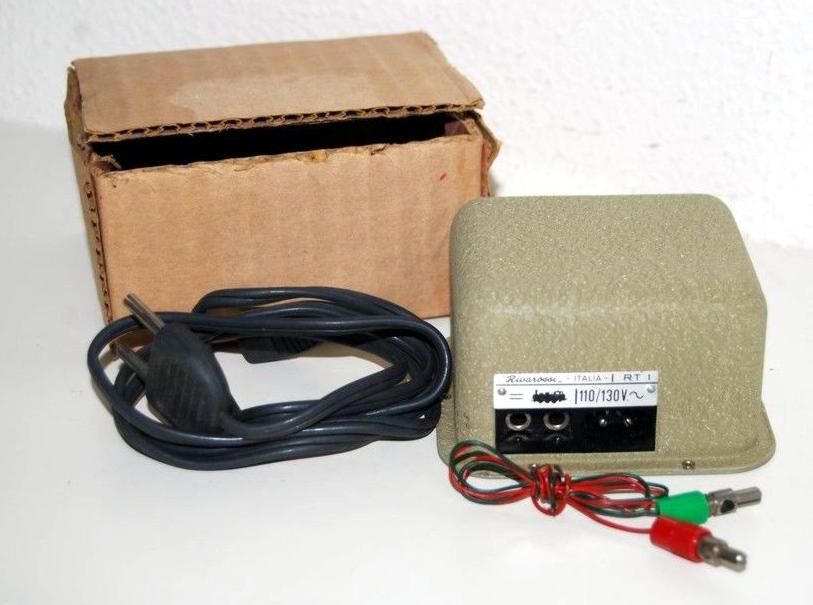

Trasformatore RT 1 del 1956
Nel catalogo 1957 vengono presentati alcuni trasformatori molto significativi e longevi: RT2, RT3 e il VA metro. Ormai il sistema in CA è stato abbandonato e i trasformatori sono sempre con l'uscita primaria in CC e, nei modelli più evoluti, anche in CA per comandare gli accessori elettrici. La tensione di entrata è sempre variabile e l'apparecchio deve essere acquistato per lo specifico voltaggio fornito dal gestore elettrico locale.

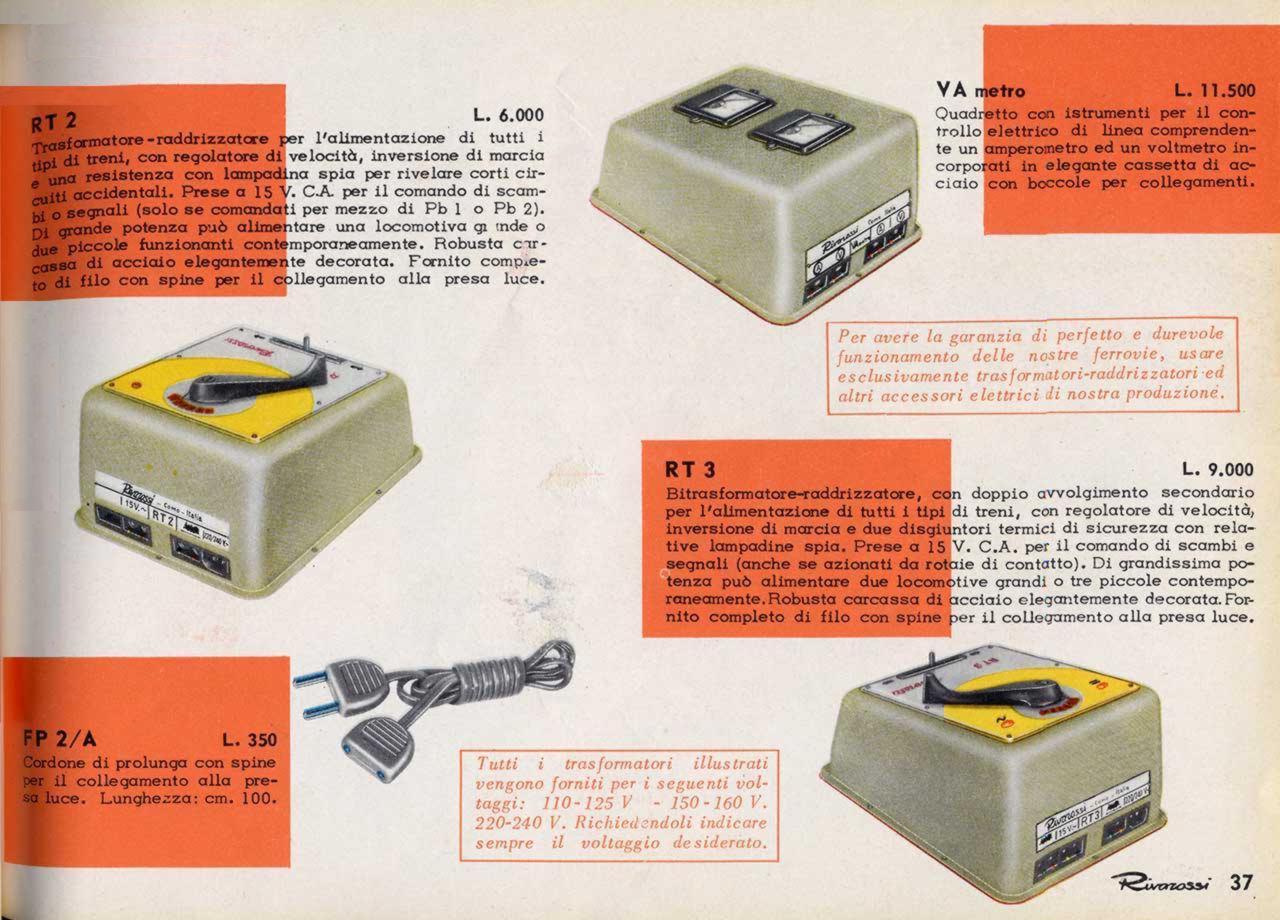

Dal catalogo 1960

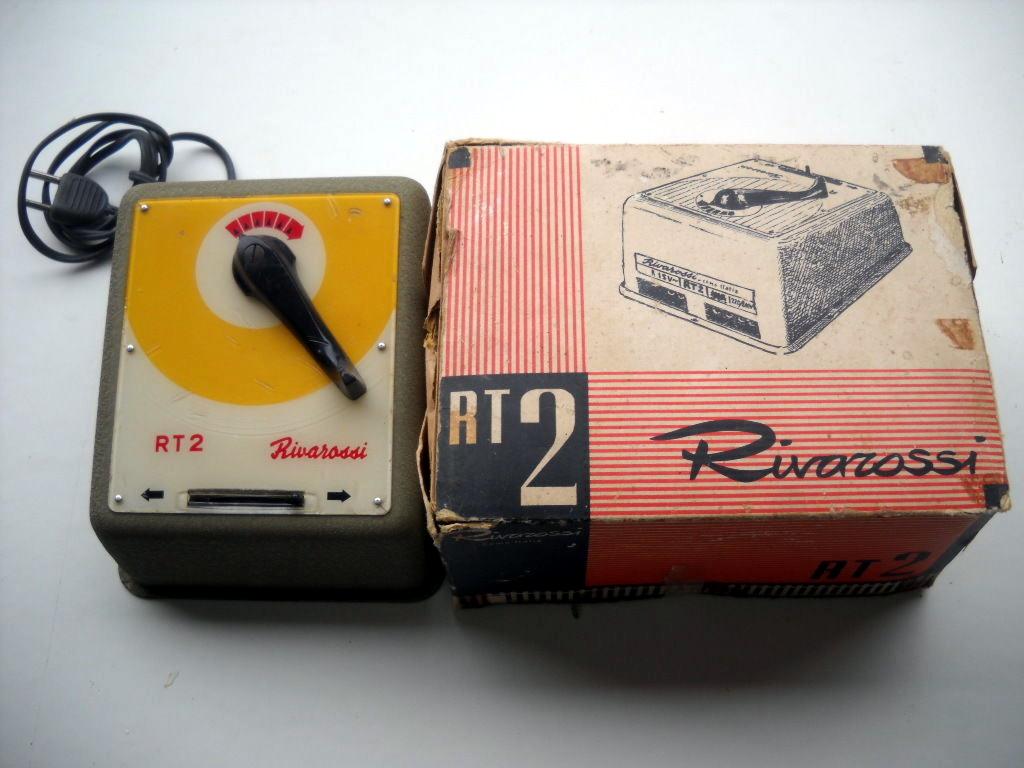

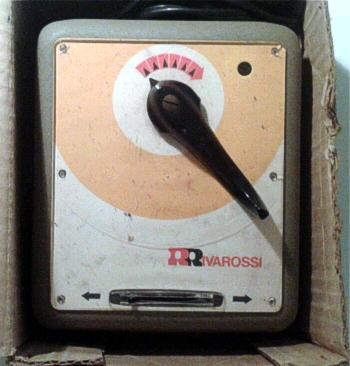

Trasformatore RT 2 del 1957 - come 4002 resterà in catalogo fino al 1977

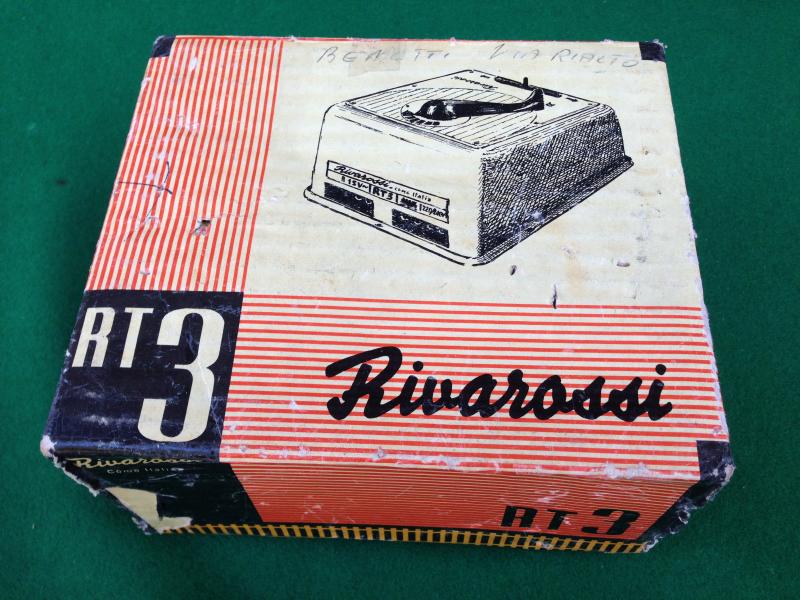

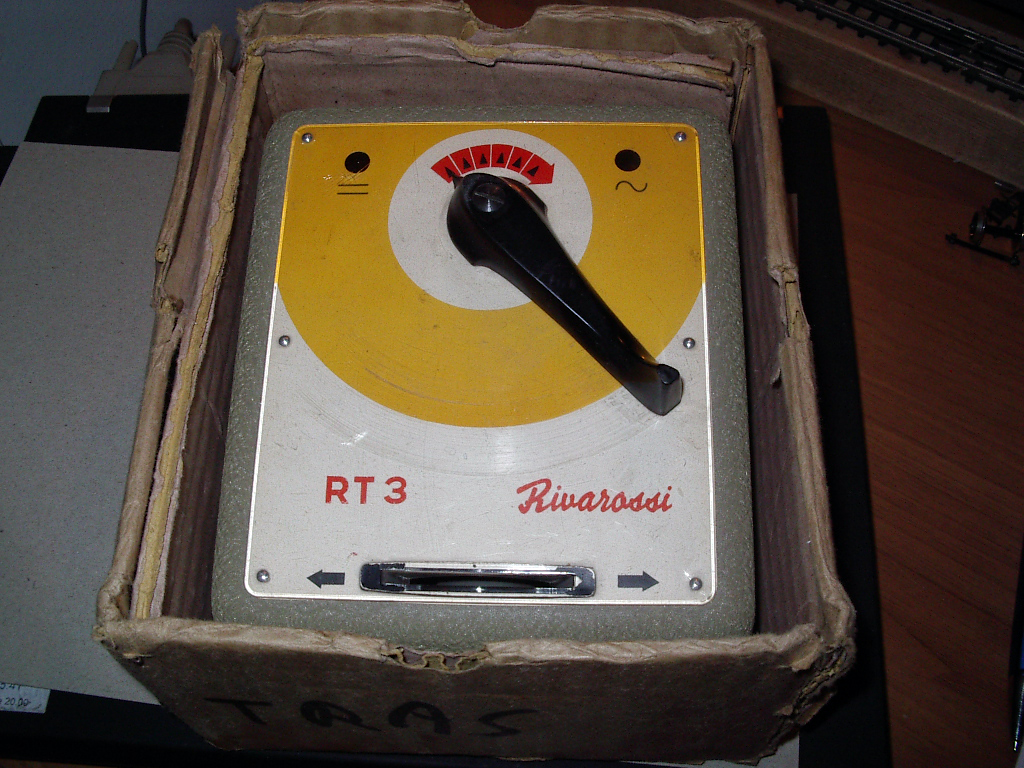

Trasformatore RT 3 del 1957 - come 4003 resterà in catalogo fino al 1977

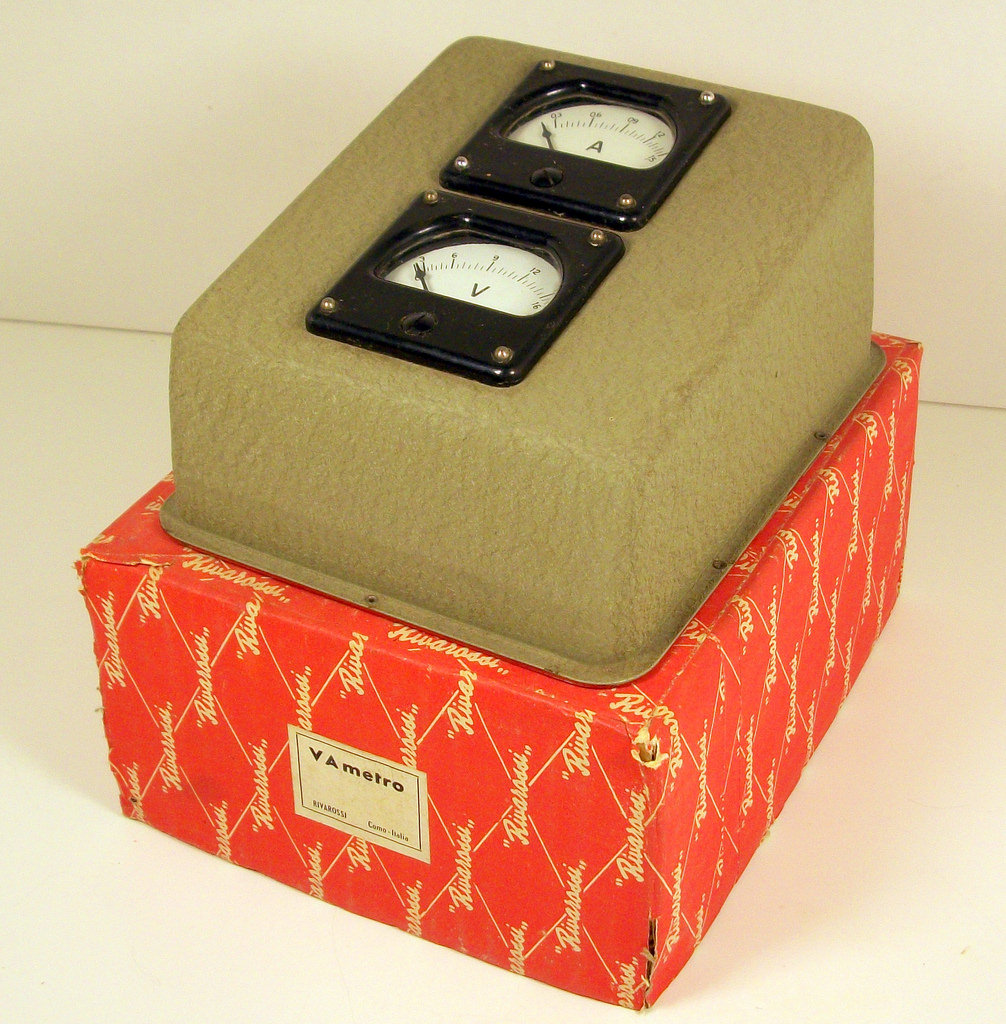

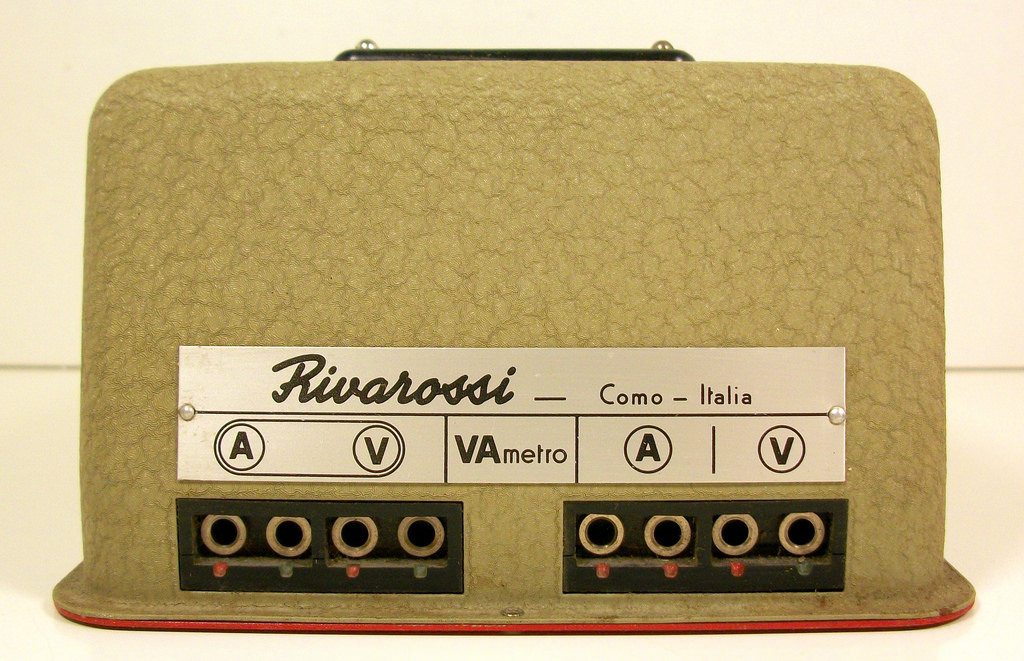

VA metro del 1957, voltmetro e amperometro - come 4904 resterà in catalogo fino al 1967
Del 1958 è il trasformatore TF A1 con uscita in CA per l'alimentazione dei segnali

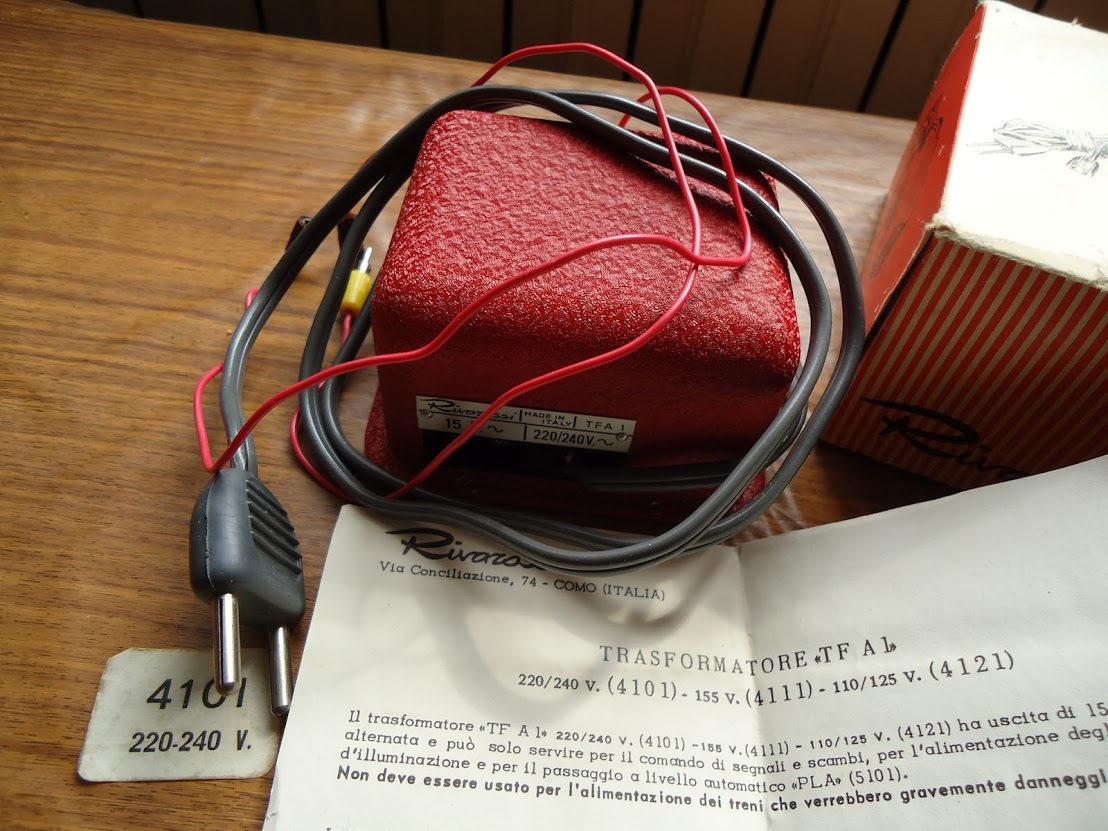

Trasformatore TF A1 (dal 1958) in catalogo fino al 1970
Nel 1961 con il passaggio ai codici numerici cambiano i nomi ma non i trasformatori, da notare che dal 1963-1964 il cavo di alimentazione è integrato nell'apparecchio

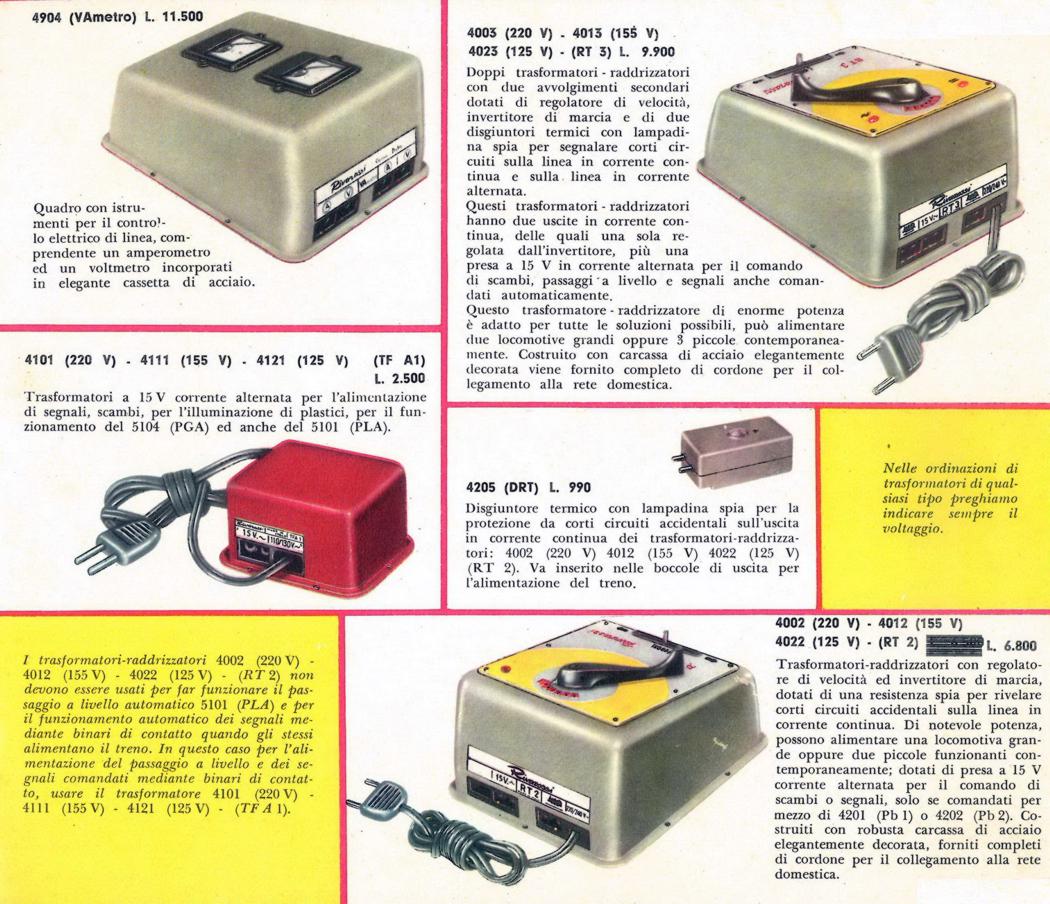

Dal catalogo 1964

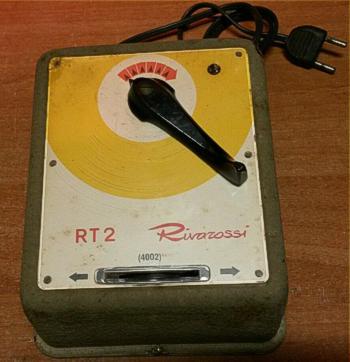

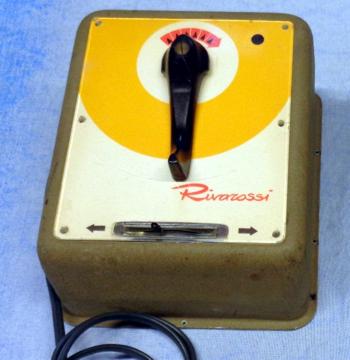

RT2 o 4002 in tre vesti lievemente differenti: col doppio nome RT2-4002, con solo la scritta anni '60, con la scritta anni '70
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
