I Carri Americani - Particolari tecnici

(di Gianni Carrara)



Le linee di prodotto

Oltre alla normale linea di produzione Rivarossi ha, per alcuni anni, aperto altre due linee di produzione che hanno coinvolto anche la produzione di modelli americani. La produzione normale fu quindi definita “Modello“ (dal 1962 al 1971) mentre la altre due linee di prodotto furono “TrenHobby“ e “rr “. La serie normale diventa "Supermodello" dal 1973-74 al 1991.

La serie TrenHobby: si trattava di scatole di montaggio di modelli pre-verniciati. La maggior parte di questi carri non era disponibile nella serie Modello e sono comunque inclusi nelle descrizioni seguenti.

La serie “rr“: fu un tentativo di produrre modelli semplificati (incluso binari ed accessori) a basso costo. I carri americani di questa serie erano versioni con iscrizioni semplificate rispetto ai corrispondenti modelli normali e non sono compresi nelle descrizioni seguenti.





Le diverse versioni

Una lettura superficiale dei cataloghi Rivarossi può far credere che la casa comasca si sia limitata a riciclare per anni alcuni modelli di carro merce cambiando solo la colorazione; questo è parzialmente vero ma, se si entra nel dettagli, si scopre che nei decenni molte cose sono cambiate non solo nella colorazione ma anche nella struttura fisica dei carri.  Senza alcuna pretesa di completezza o esattezza, per meglio comprendere l’evoluzione dei carri americani Rivarossi si possono distinguere alcune caratteristiche costruttive di base. In effetti si può dire che per quantità di dettagli i modelli più vecchi sono migliori di quelli più recenti.

Per facilitare l’identificazione delle varianti creerò qui di seguito alcune sigle che saranno riportate nella descrizione dei singoli modelli.



I carrelli

Come più volte citato nei suoi vecchi cataloghi, Rivarossi ha riprodotto due tipi di carrello: il tipo “Bettendorf” per i carri allora moderni ed il tipo “Archbar” per i carri di tipo più vecchio. Si noti che il tipo Archbar è stato utilizzato solo su pochissimi carri. Indipendentemente dal tipo di carrello esistono le seguenti varianti:

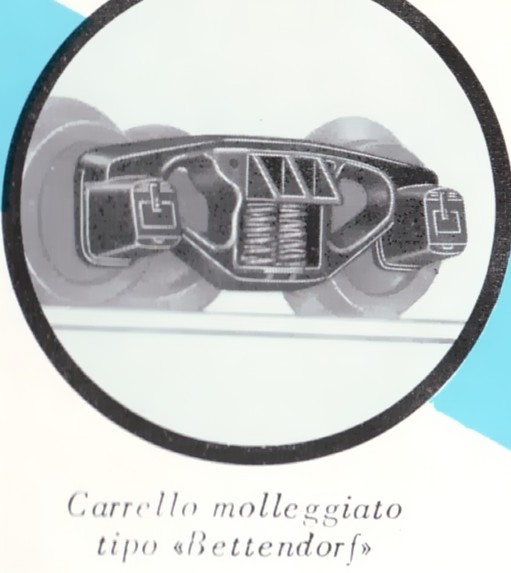

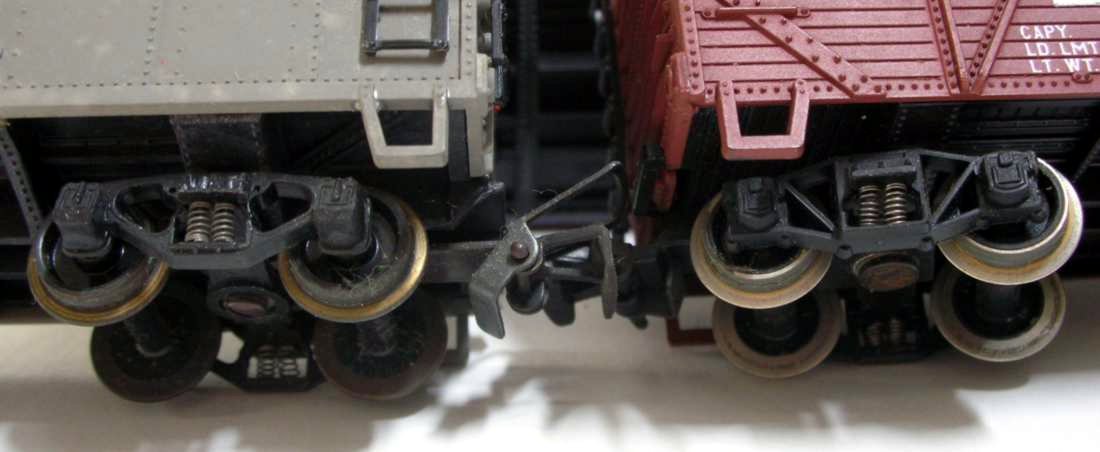

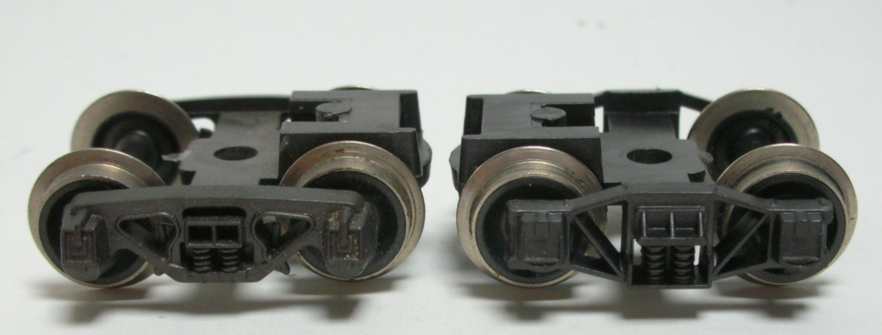

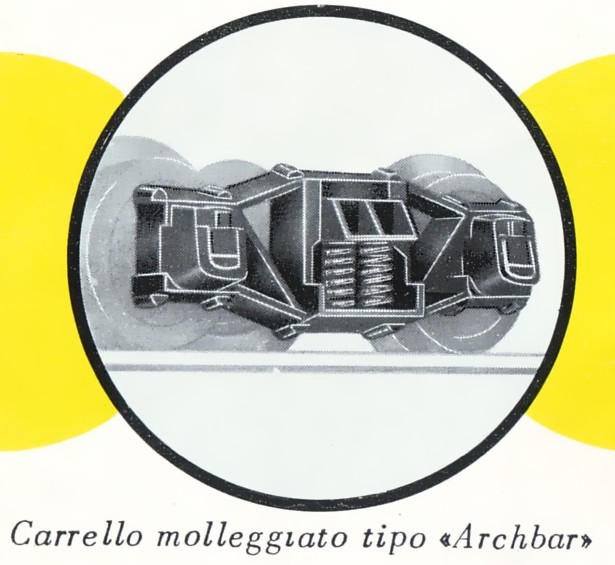

 I carrelli americani molleggiati, utilizzati indicativamente fino al 1964/65 (dopo solo dopo nei modelli in scatola di montaggio Trenhobby): Bettendorf (tipo "moderno") a sinistra e Archbar (tipo antico) a destra

I carrelli americani ormai con molle integrate nello stampo: Bettendorf (a sinistra e Archbar a destra



Il fatto che i primi tipi di carrello fossero realmente “molleggiati” aggiungeva loro solo un alone di aderenza alla realtà ma del punto di vista pratico non aveva alcun effetto sulla  effettiva qualità di marcia dei carri a causa del limitato peso dei carri stessi.

C1: Carrello con traversa e fiancate in plastica .Le fiancate sono articolate alla traversa con due molle. Il carrello è fissato alla cassa tramite una vite con (solitamente) frapposta una molla ammortizzatrice. Il gancio di accoppiamento è interamente metallico ed è fissato ad incastro alla traversa del carrello. Questo è il tipo di carrello normalmente usato fino ai primi anni ’60.

C1/M: Identico al modello precedente ma completamente metallico. E’ stato usato solo nei primissimi carri prodotti.

C2: Carrello con traversa  e fiancate in una pezzo unico di plastica. Il carrello è fissato alla cassa tramite un perno in plastica a pressione. Il gancio è in plastica con parte mobile in metallo ed è inserito sulla traversa tramite un incastro estraibile.

CH: Carrello esclusivamente usato nella serie TrenHobby. Traversa e fiancate in plastica. Le fiancate sono articolate alla traversa con due molle . Il carrello è fissato alla cassa tramite un perno in plastica a pressione. La barra del gancio è un corpo unico in plastica con la traversa, solo la parte mobile del gancio è in metallo.

C3: Come CH ma con traversa, fiancate e barra del gancio in un corpo unico in plastica.

Cx: Tutto in plastica, con la scritta Rivarossi, fissato alla cassa con perno in plastica a pressione. il gancio è mobile e intercambiabile per montare la versione classica ad occhiello o quella per il mercato americano NMRA, il fissaggio del gancio è tramite una molletta metallica.

Cy: Tutto in plastica, senza scritte, fissato alla cassa con perno in plastica a pressione. il gancio è mobile e intercambiabile per montare la versione classica ad occhiello o quella per il mercato americano NMRA, il fissaggio del gancio è a pressione.

Nota: Il passaggio dai carrelli tipo C1 a quelli tipo  C2 non fu mai ufficialmente annunciato da Rivarossi ma il momento del passaggio può essere facilmente dedotto osservando i cataloghi dei primi anni  ’60. Infatti nei cataloghi più vecchi nelle pagine dedicate ai carri americani appare sempre un riquadro con foto che pubblicizza il fatto che i carri sono montati su carrelli molleggiati Bettendorf o Archbar mentre nei cataloghi successivi questo riquadro è oscurato. Oserei dire che il passaggio sia avvenuto intorno al 1963/4.

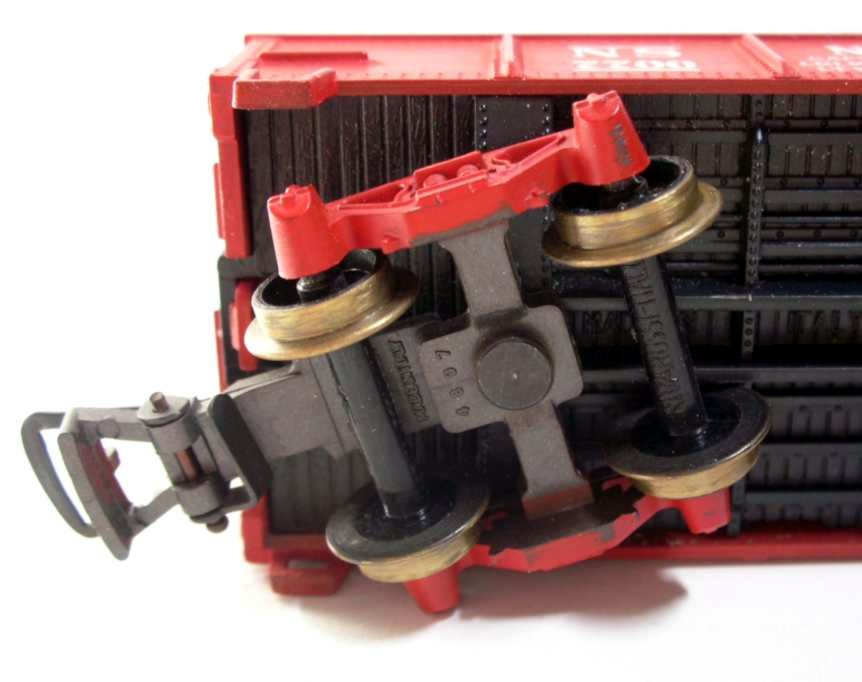

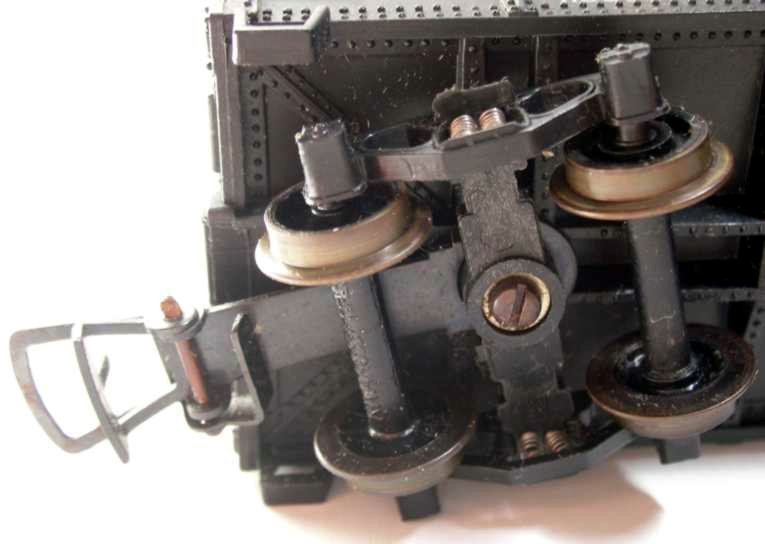

Carrello di tipo C1 con molle, vite e assi in plastica con la scritta Rivarossi



Carrello di tipo C2 tutto in plastica con gancio fisso, nottolino metallico e assi in plastica con la scritta Rivarossi

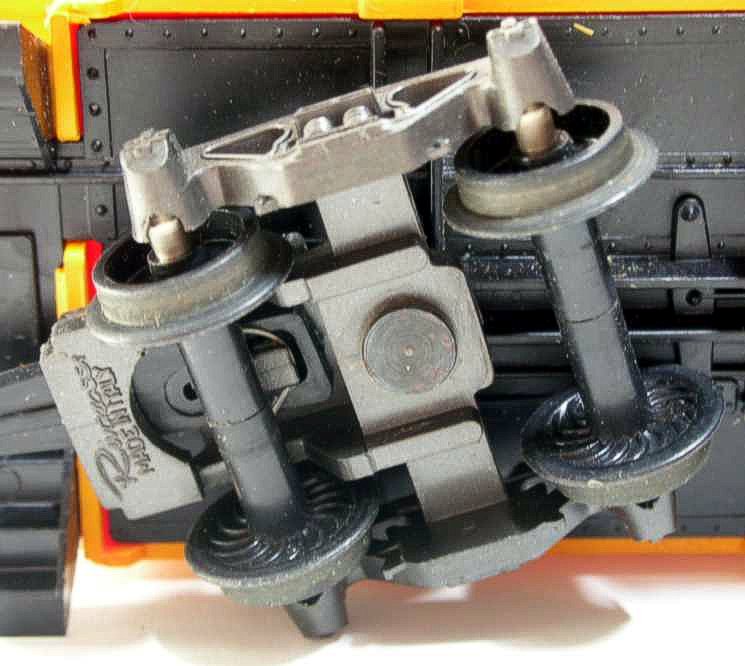

Carrello di tipo CX tutto in plastica con gancio intercambiabile fissato con perno e molletta metallica, nottolino metallico (ma quasi sempre in plastica) e assi in plastica con ruote in plastica con l'interno a spirale

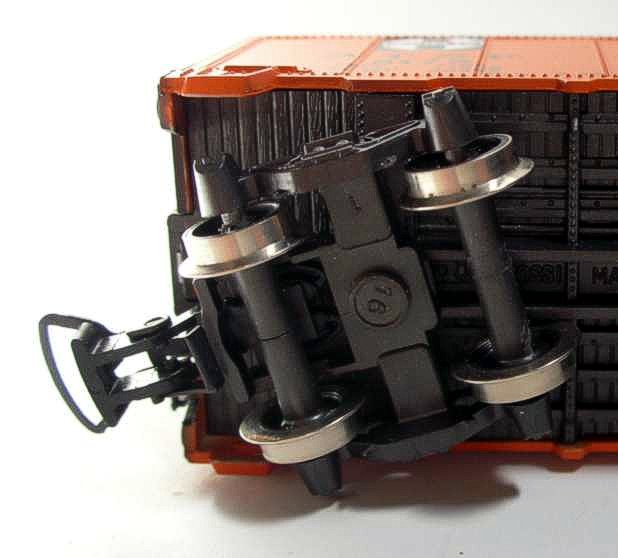

Carrello CY tutto in plastica con gancio intercambiabile fissato con perno a pressione, nottolino in plastica e assi in plastica con ruote in metallo

Da notare che le variabili sono tantissime: carrelli C2 con ruote in plastica o del tipo successivo in metallo, carrelli C3 con gancio ad attacco rapido (perno in plastica), ecc.

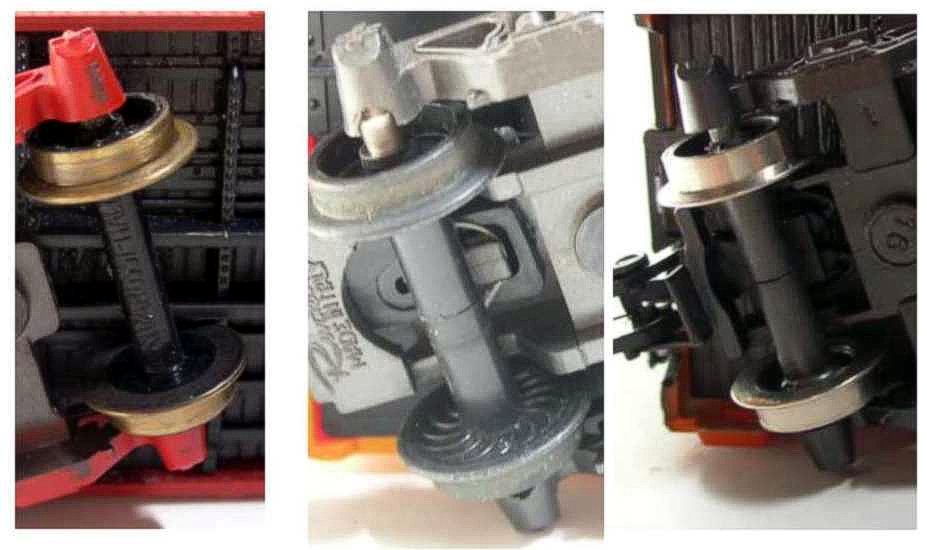

Le ruote ed assali

Anche le ruote e gli assali dei carrelli hanno avuto una evoluzione, non necessariamente legata al tipo di carrello.

Indipendentemente dal tipo di ruota è importante ricordare che dal punto di vista della scala il diametro della ruote dei carri americani Rivarossi era troppo ridotto. Non ho mai capito il motivo di questa scelta, presumo per mantenere la sagoma limite dei carri all’interno di quella dei carri europei; tuttavia se da un lato ciò faceva apparire i carrelli più “aggraziati” dal punto di vista modellistico era veramente poco realistico.

R1: Ruote ed assale in un pezzo unico in plastica con la scritta Rivarossi-Italy. Le ruote hanno un cerchione metallico. E’ il tipo di ruota normalmente usato nei modelli più vecchi.

R2: Ruote ed assale in plastica. L’interno della ruota è sagomato a spirale. Tipo utilizzato principalmente per il mercato americano.

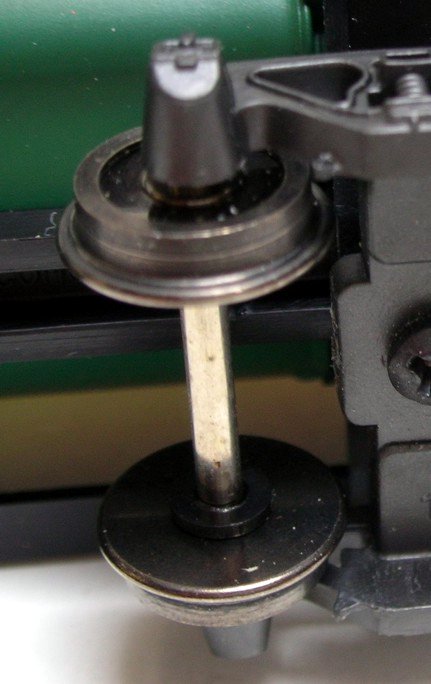

R3: Ruote in due pezzi in plastica con cerchione metallico infilate su un assale in metallo. E’ il tipo di ruota usato dalla metà degli anni '60.

R4: Ruote in metallo brunito con assale in metallo, dalla metà degli anni '90.



 Il sottocassa

Secondo i vari tipi di modello Rivarossi ha prodotto diverse configurazioni della parte inferiore dei carri che, secondo le diverse epoche, possono essere divise in tre tipologie:

  • S1: Per i carri chiusi (Box), frigorifero (Reefer), bestiame (Stock) pianali (Flat), aperti (Gondola), manutenzione (Boom) e gru (Derrick) sul sottocassa sono aggiunti tre particolari separati del sistema frenante. Ciò non vale per i Caboose. I carri Box, Reefer e Stock hanno il sottocassa in un pezzo separato fissato al corpo del carro. I carri Flat, Gondola, Boom e Derrick sono realizzati in un blocco unico. I carri tramoggia (Hopper), hanno i portelli di scarico realizzati in fusione separata dal corpo del carro e apribili (solo sui primissimi modelli prodotti da Athearn).

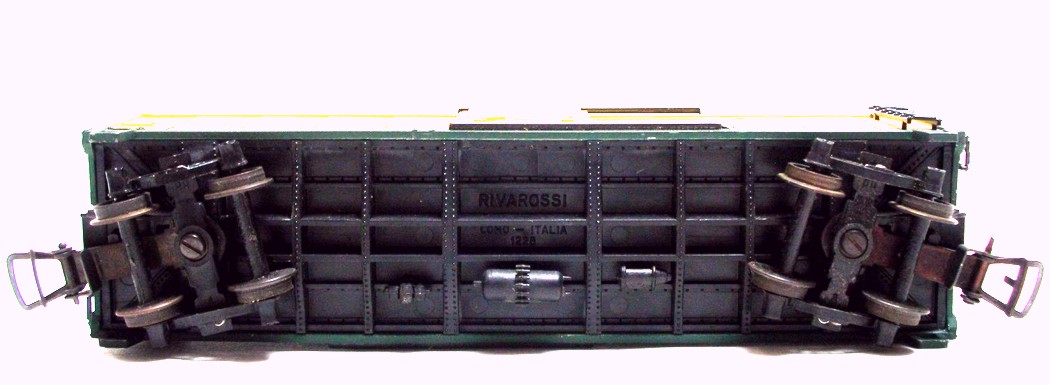

Sottocassa carro Box (Refeer e Stock) con i tre particolari applicati

Sottocassa carro Gondola, unica fusione con i tre particolari applicati

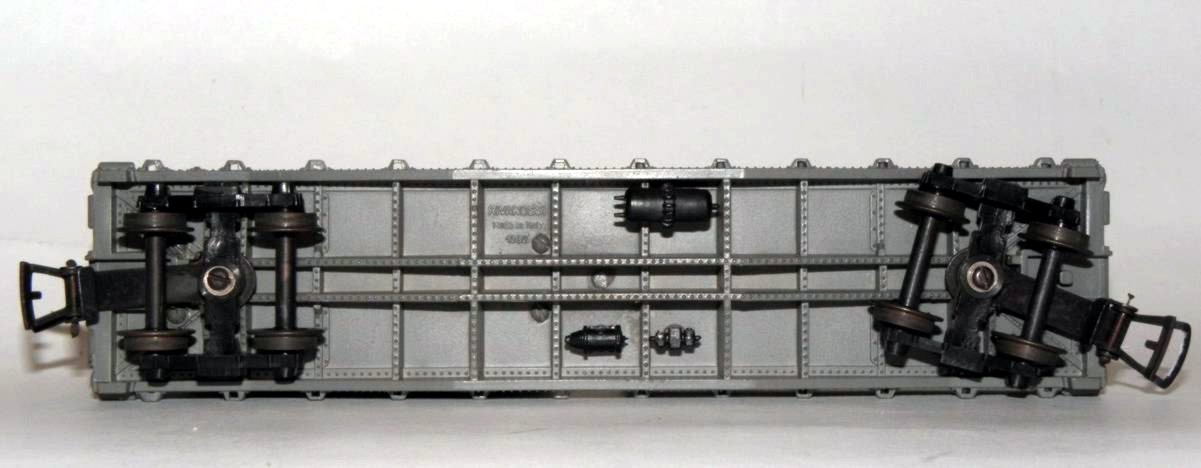

Sottocassa carro Boom (Flat e Derrick), unica fusione con i tre particolari applicati

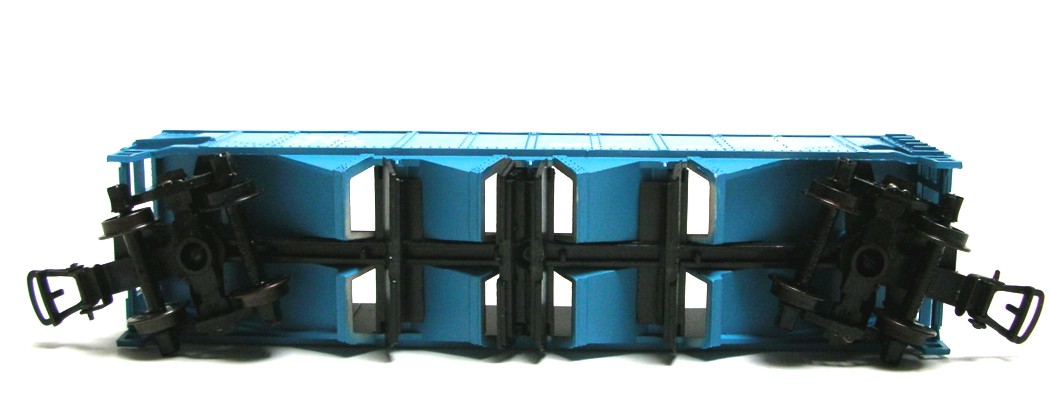

Sottocassa carro Hopper con portelloni apribili (di produzione Athearn)



  • S1b: Su Box, Reefer e Stock, sempre databile agli anni '50, il sottocassa è in plastica nera fissato come il precedente, ma i tre particolari sono integrati nella fusione del sottocassa (piuttosto raro, fine anni '50).

Sottocassa carro Box (Refeer e Stock) con i tre particolari nello stampo



  • S2: Su Box, Reefer e Stock il sottocassa è in plastica nera fissato ad incastro alla cassa e scompaiono i tre particolari aggiuntivi sul sottocassa. I Gondola, Flat, Boom e Derrick rimangono in un unica fusione ma scompaiono i tre particolari aggiuntivi sul sottocassa. Sui carri Hopper i portelloni di scarico diventano un corpo unico con il corpo del carro e sono fissi.

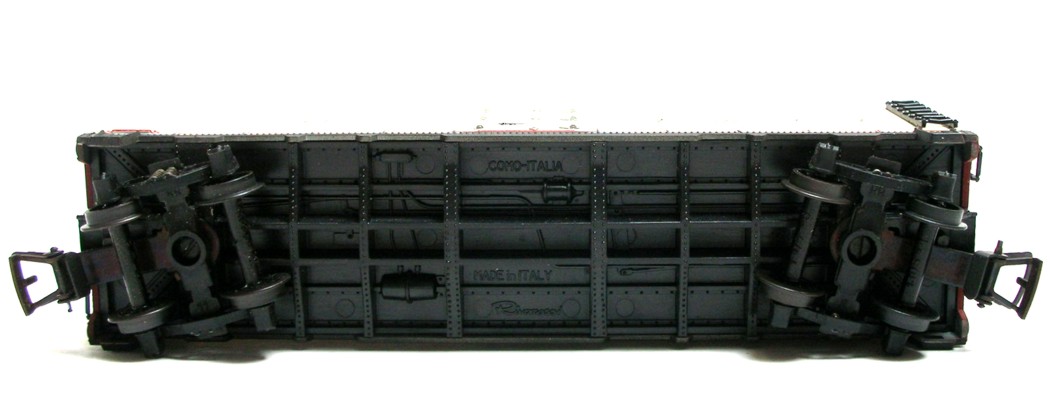

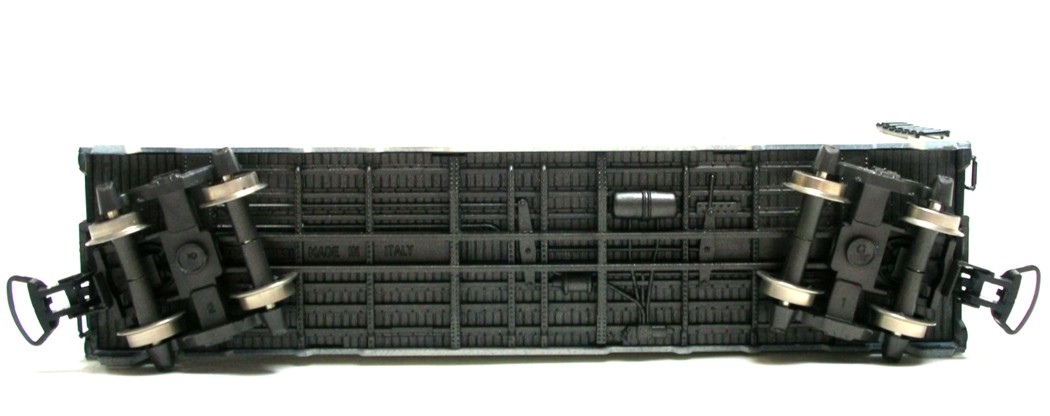

Sottocassa carro Box (Refeer e Stock) con i tre particolari nello stampo e scritte coperte

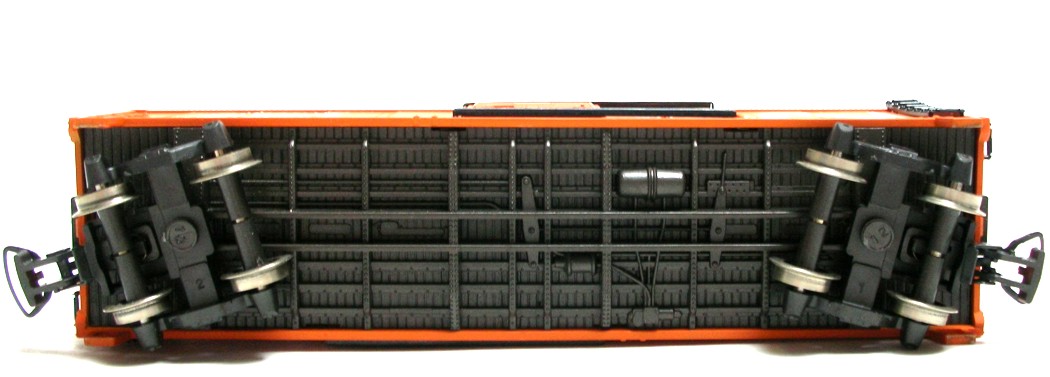

Sottocassa carro Box (Refeer e Stock) con i tre particolari nello stampo e scritte RR anni '70

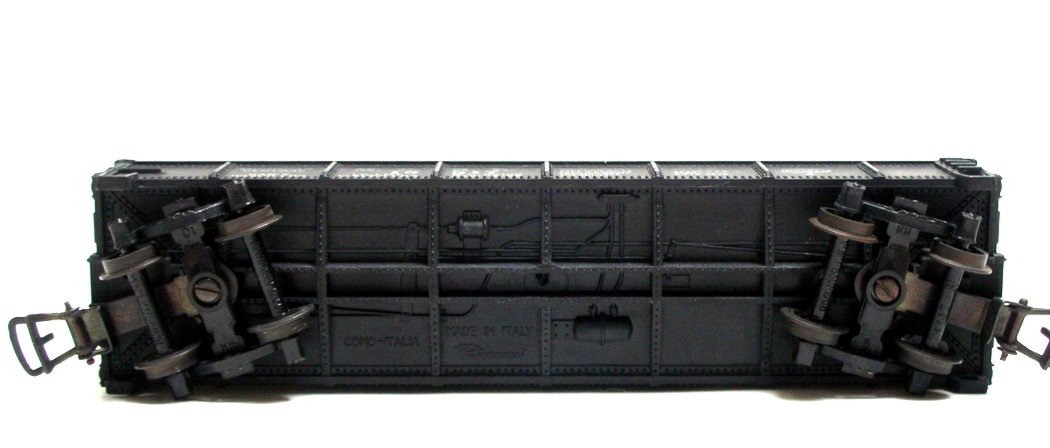

Sottocassa carro Gondola, unica fusione con anche i tre particolari

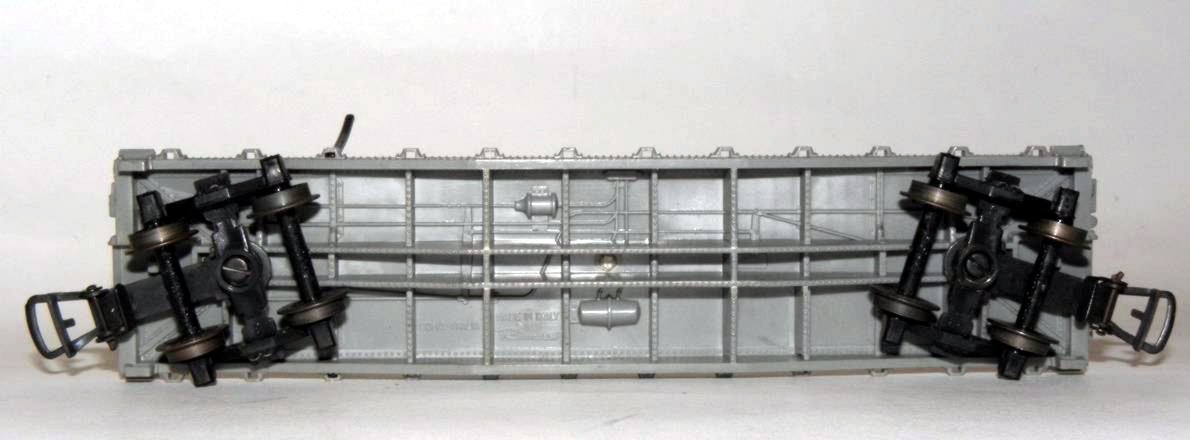

Sottocassa carro Flat (Boom e Derrick) con i tre particolari nello stampo (fusione unica) e scritta RR anni '60

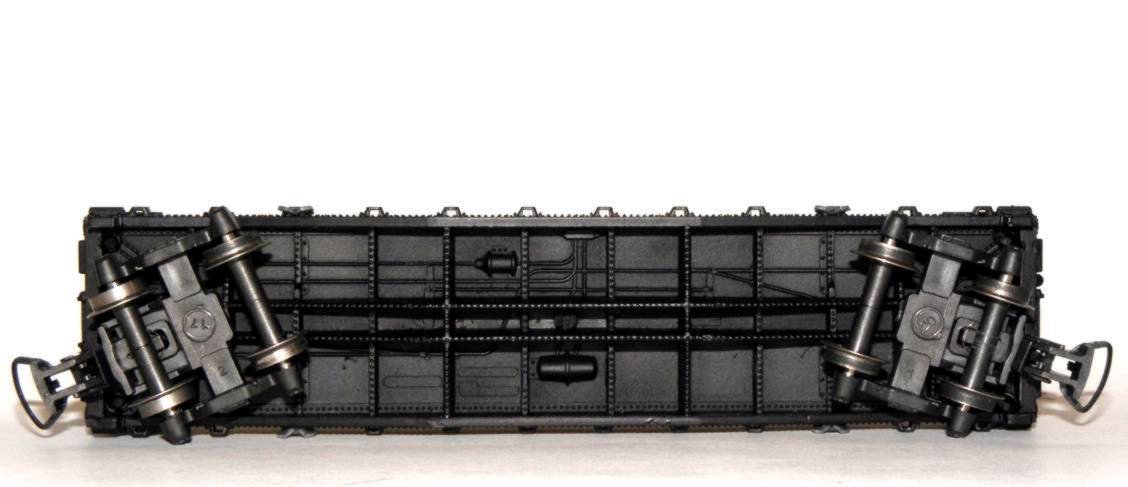

Sottocassa carro Flat (Boom e Derrick) con i tre particolari nello stampo (fusione unica) e scritte RR coperte

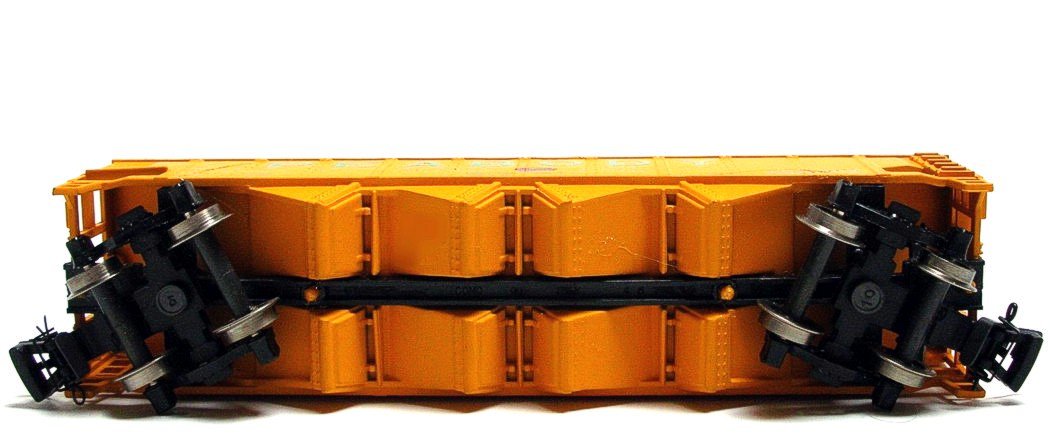

Sottocassa carro Hopper con portelloni chiusi, fusione unica (Rivarossi)



  • S3: Come S2 ma sui carri Gondola il sottocassa è un pezzo separato fissato ad incastro al corpo del carro.

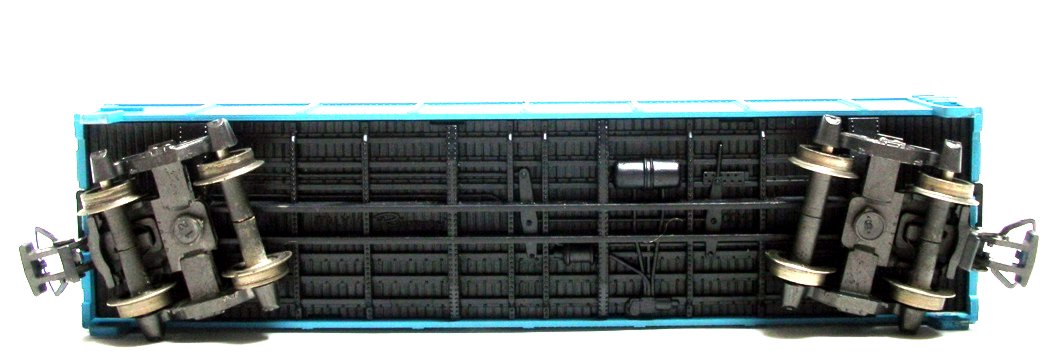

Sottocassa carro Gondola  con i tre particolari nello stampo e scritte RR anni '60



Apro una parentesi sui sottocassa S2/S3, quello più recente: esistono tre versioni, in cui a variare sono solo le scritte "Rivarossi-Como-Made in Italy"

- la prima versione è con la scritta Rivarossi in corsivo (anni '60)

- la terza e ultima variante e con la scritta con la doppia R (anni '70)

- la seconda variante sicuramente di passaggio fra de due sopracitate è con la scritta Rivarossi in corsivo "coperta". Non mi è chiaro perché le scritte fossero mascherate: i carri sono sicuramente Rivarossi assolutamente identici anche come tampografie ai precedenti e ai successivi, erano venduti in scatole Rivarossi (quella blu e quella rossa con finestra) sul mercato europeo nel periodo fine anni '60 inizio '70.

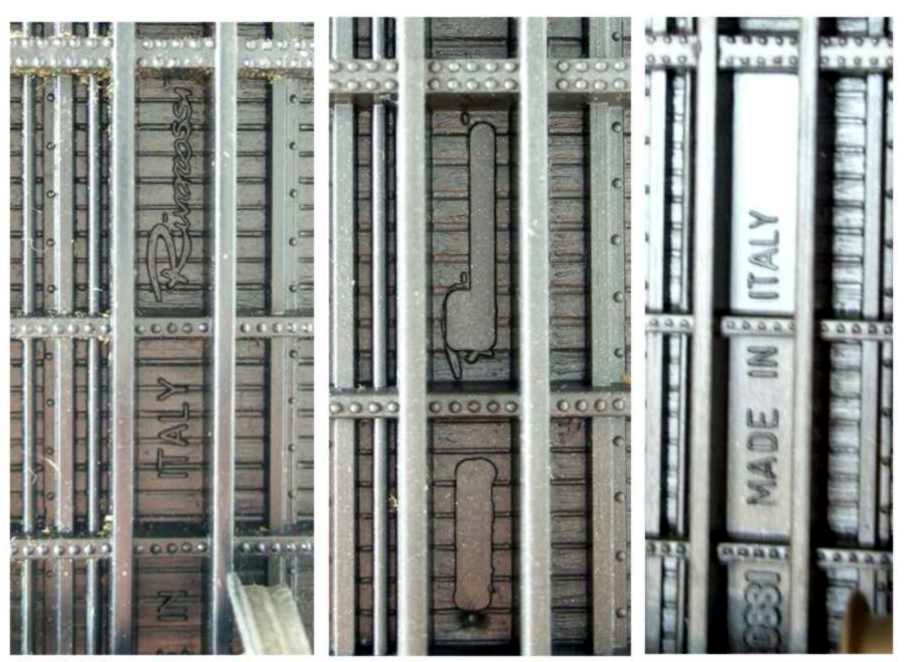

Le tre varianti del sottocassa S2/S3: Scritta RR in corsivo, scritta coperta, scritta con la doppia R. Lo stampo è sempre il medesimo.

Ipotesi:

- erano prodotti da Mehanotehnika per Rivarossi, ma perché coprire le scritte nel sottocassa e poi metterli in scatole Rivarossi? E nessuno degli ex-Rivarossi è stato in grado di confermare o smentire questa ipotesi.

- erano di passaggio fra i due loghi anni '60 e anni '70 (lo stampo è chiaramente il medesimo). Ma perché togliere il glorioso marchio Rivarossi? Nel dubbio lasciare almeno quello vecchio in corsivo.

Attenzione: i carri con la scritta coperta non sono così rari: provate a guardare attentamente anche i vostri modelli!



Caboose a carrelli

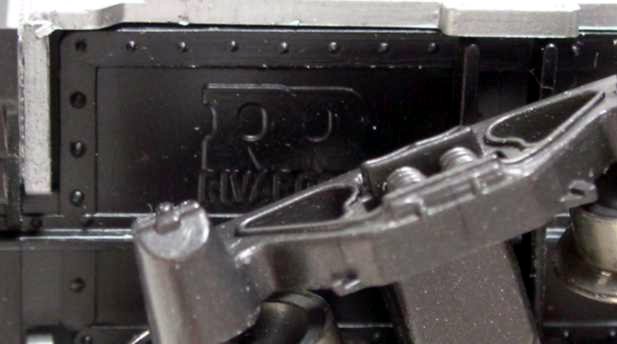

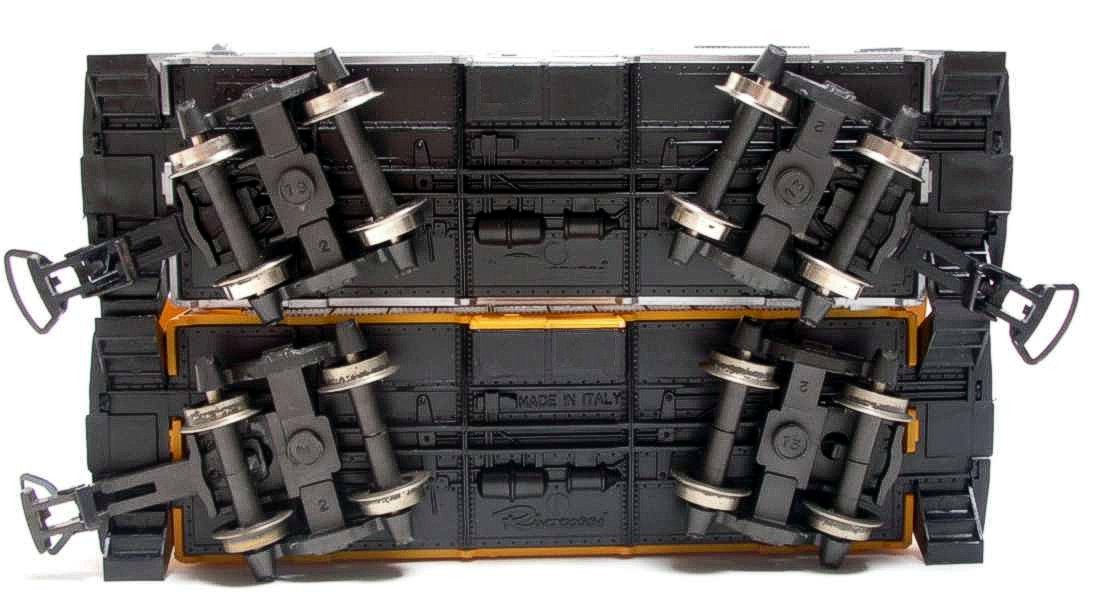

Per la caboose a carrelli il sottocassa è sempre il medesimo con l'unica variante che a un certo punto viene coperta la scritta Rivarossi in corsivo e appare la doppia R in un angolo





La passerella sul tetto

Per i Box, Reefer, Stock la passerella è sempre un pezzo staccato, ma sui primi modelli (anni '50) era dello stesso colore del tetto del carro, poi sarà sempre nera.

Per i Caboose sui primissimi modelli (prodotti da Athearn) la passerella è un pezzo staccato di colore nero, poi diventa parte della fusione del tetto e solitamente era dello stesso colore del tetto.

Quindi:

PT: Passerella dello stesso colore del tetto, solo per i primi modelli (anni '50); nei Box, Stock e Reefer era un pezzo separato incollato sul tetto, nei Caboose faceva parte della fusione del tetto.

PN: Passerella in plastica nera indipendentemente dalla colorazione del carro; nei Caboose era un pezzo separato (solo per i primi modelli, anni '50) come nei Box, Stock e Reefer.

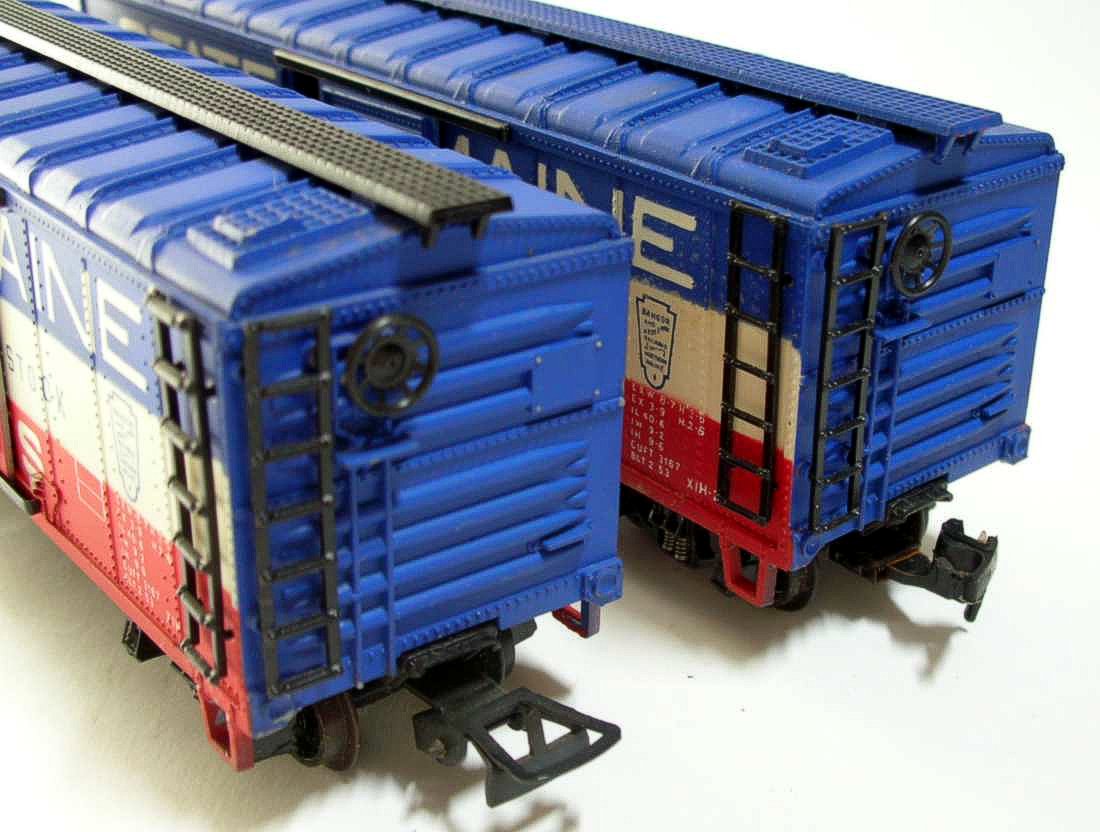

Due carri Box State of Maine, tutti e due anni '50 ma con la passerella in tinta col tetto  e nera



Le scale dei Caboose

Nei carri tipo Caboose la scaletta verso il tetto ha due epoche:

SC: La scaletta è metallica ed è ricurva verso il tetto.

SD: La scaletta è in plastica e diritta.

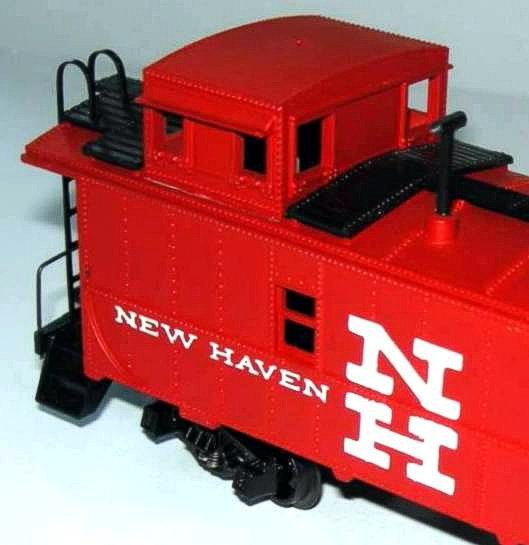

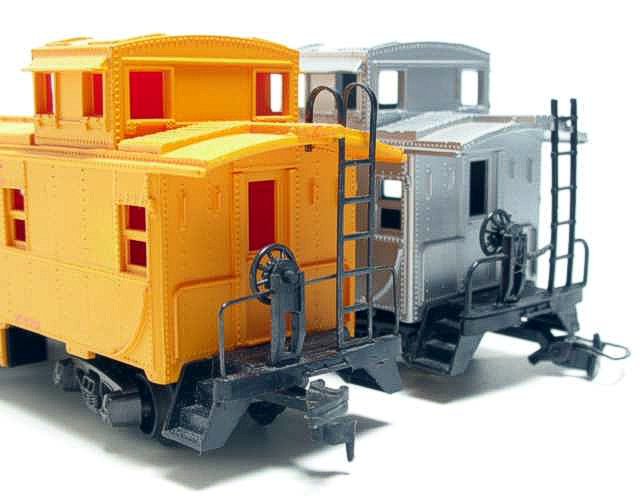

                                            Differenti scalette                                                                 La passerella come pezzo separato e incollato sul tetto



(produzione Athearn)
